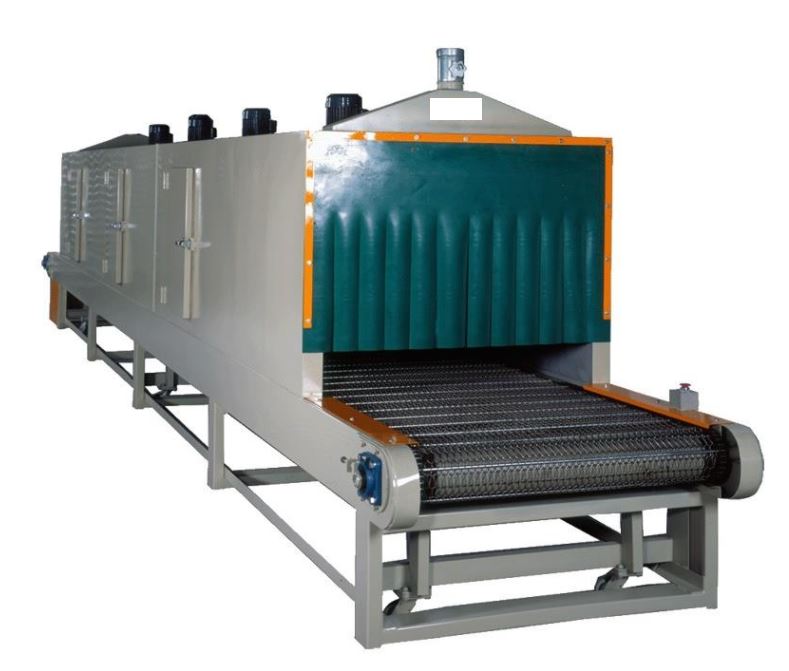

料斗中的物料由加料器均匀地铺在网带上，网带一般选用12－60目不锈钢丝网，由传动装置拖动在干燥机内移动。带式干燥机由若干单元组成，每一单元热风独立循环，其间部分尾气由专门排湿风机4排出，每一单元排发废气量均由调节阀控制。

　　在上循环单元中，循环风机5出来的风由周围面风道进入单元下腔，气流向上通过加热器7加热，经分配器6分配后，成喷射流吹向网带，穿过物料后进入上腔。喷雾干燥机的干燥进程是热气流穿过物料层，完成热量与质量传递的进程，上腔由风管与风机进口相连。大部分气体循环，一部分温度较低含湿量较大的气体作为废气经排湿管、调节阀、排湿风机排出。

　　下循环单元中，循环风机出来的风先进入上腔，向下经换热器加热，穿过物料层进入下腔，下腔由侧风道及回风管与风机相连，大部分气体循环，一部分排出。上、下循环单元依据用户需求可灵敏配备，单元数量也可依据需求选取。
